防雷接地系统

地霸



产品介绍：

公司生产的电解质接地极产品——地霸，是一种将全新的电化学电解离子接地极材料取代传统物理模式的接地极。

“地霸”电解离子接地系统的物理构成

 电解离子接地极的关键技术及创新点

关键技术：

  利用电化学原理解决长期以来电器设备接地不稳定难题。

创新点：

  在接地技术上采用了电解质化合物取代传统接地材料（如取代铜板、钢材、降阻剂等）保证其功效一致，并解决大量的金属材料腐蚀问题，使接地电阻长期稳定。

电解离子接地系统特点：安装方便

1.电解离子接地系统单根接地棒的接地效率大大高于传统方式的角钢、圆钢、铜包钢接地体，对于同等指标要求；

2.很少数量（1/8--1/5）的电解离子接地棒就可以完成地线的构建，不需要做面积较大的接地网和降阻坑，施工量大大减少。

3.特别适用于复杂的地理环境和不方便施工的场合。

理念应用到接地技术的新产品

1.DJ-A型电解质接地系统，是以接地导体内部提高导电性能，接地导体外部降低土壤电阻率为理论依据所设计生产的高科技产品。具有适合各种土壤，施工简便，占地面积小，无环境污染，使用寿命长及阻值低等优点。

2.DI-A型电解质接地系统，是由的接地主体、体内由电解质填充剂、体外固体填充剂和分子焊接高温熔接剂及专用熔接设备共同组成，能够确保最高导电性能及长期的使用寿命。从根本上改变了传统的接地方式。

3.外部填充剂：这是在接地导体外部放入一定数量特殊配方的填充剂，是用具有强吸水力，强吸附力和阳离子交换性能高的特殊材料为主体，配以长效、降阻、防腐功能强、膨胀系数高而不受温度变化影响、耐高电压冲击的多种化学材料组成的。主要用于解决接地导体周围的湿度、离子生成含量、防腐保护等问题，使导体与大地紧密结合，从而极大地降低了土壤的电阻率，有效地增强了雷电导通释放的能力。

4.实验证明，土壤电阻率过高的直接原因是因为缺乏自由离子的辅助导电作用。 DJ-A电解质离子接地系统广泛适用于各种有较高接地要求的场合，与传统的接地方式相比较，能使雷电冲击电流及故障电流极快地释放到土壤中，因此，在恶劣的土壤条件下，接地效果尤为显著。

5.内部填充剂：在接地导体的内部填充了另一种含有特制的电离子化合物，它能充分地吸收空气中的水分。并通过潮解作用，将活性电离子有效地释放到土壤中，形成导电性极强的渗透液逐渐流到接地体底部周围的土壤中，与土壤及空气中的水分相互作用，极大地促进了导体外部缓释降阻作用，从而保持阻值长期稳定。就象大树的根部一样，逐渐生出接地根，时间越长，根就越长、越广、越深，以致地阻越来越小。

6.正是因为它能不断地自动释放出活性电解离子，大大降低了土壤的电阻率，整个系统能够长期处于离子交换的状态中，使得周围土壤的导电性能可以始终保持在较高的水平。于是故障电流就能轻易地扩散到周围的土壤中，从而充分发挥接地系统的保护作用。这使得接地体可以应用在各种复杂的地理环境中，并且在20--30年内无需维护及保养。

7.熔接：DJ-A型电解质离子接地线系统，在处理接地体与连接线的连接上采用了世界最先进特殊工艺的高温熔技术，它是一种分子式熔接，导电性能极好，经热熔接的管件其连接部位的强度远大于管材本身的强度。这种独特的热熔连接方式较其它机械连接方式速度快、操作简单、安全可靠，施工过程中，无需用电焊或氧气焊接，熔接设备体积小、重量轻、易携带，完全符合UL安全认证，因此特别适于直埋暗敷的安装场合，长期使用后连接处不会发生任何渗漏。



DJ-A型接地系统的主要技术指标

接地体长度              3100±5（mm）,2000 ±5（mm）

                                     1500±5（mm）

接地体外径              60±3（mm）

接地体壁厚              2±0.3（mm）

接地体质量              15±1（kg）,10 （kg）,7.5（kg）

内外填充剂PH值          7—12

接地引入线              95mm2/100mm2

接地电阻                4Ω—0.1Ω以下

 电压试验2500V/mm不击穿

 导体电阻（20℃）Ω/km≤0.193

残留电压小于500V







DJ-A型接地系统的特点

DJ-A型（地霸）接地体在系统结构及电解质的相互作用上都具有相当的优势，都是传统地线所无法比的，主要具有以下特点：

1、耐腐蚀性强、工艺精湛；

极大地减缓了接地主体金属的腐蚀速度；

2、结构科学，安装简便：

接地体长度分三种规格：

A、3100±5（mm） B、2000 ±5（mm）C、1500±5（mm）,

根据需要可用连接管把接地体连接到需要的长度， 接地体结构上的特点容易达到深土层，使湿度、温度等对接地电阻影响较大的因素相对恒定，以达到尽可能低的电阻；配件齐全、安装方便，使施工速度事半功倍；



















产品应用范围：广泛应用于电子工程、通信、建筑、石化系统、电力系统、银

行、医疗、军用设施等各行业







产品应用案例：

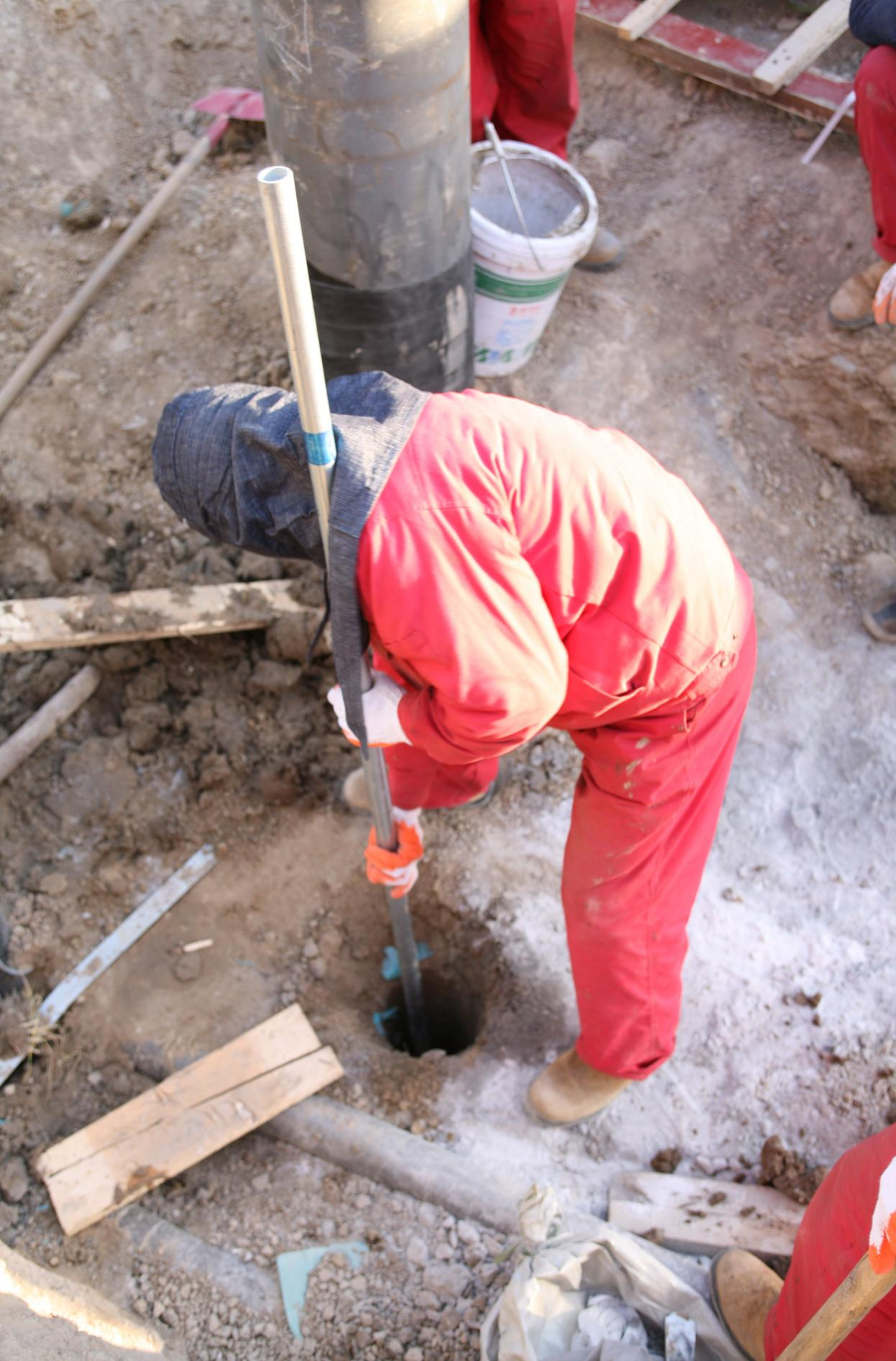

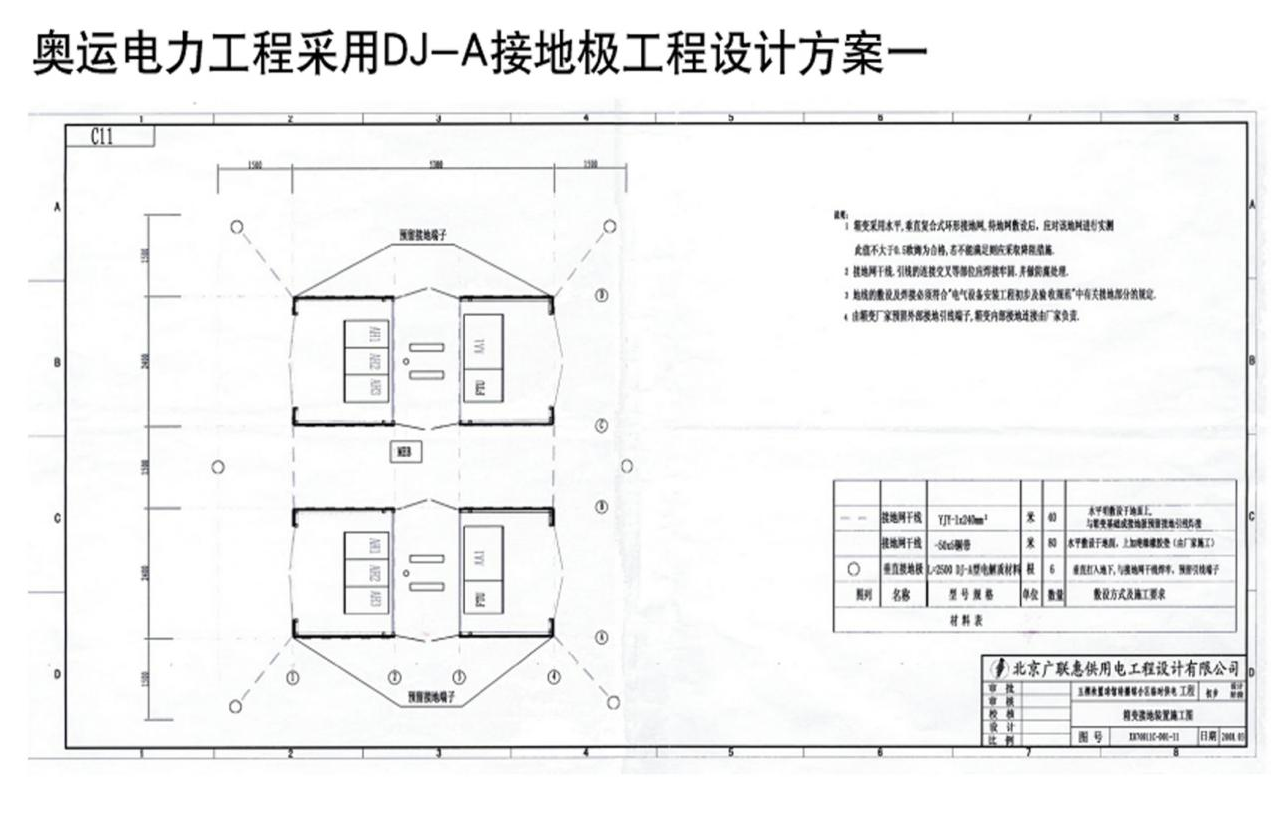

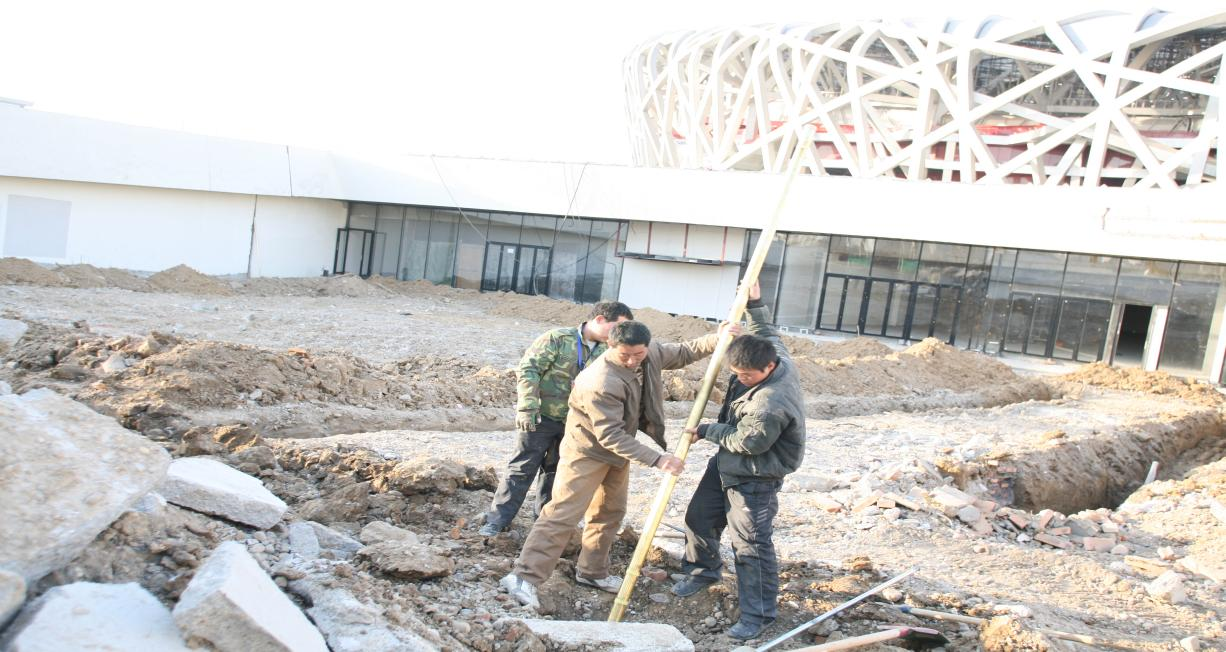

  1. 北京奥运会28个场馆接地系统

奥运场馆室外电源柜接地网：北京奥运会各场馆共有196组配电柜及变压器，为场馆及周边电器设备提供电源。配电柜接地要求阻值小于0.5Ω。北京奥组委经过一年多的选型实验，最后确定使用DJ-A产品。每组地线设计使用4-6套DJ-A3000Cu 构建接地网。08年6月验收时，所有接地网接地组值都达到设计指标0.5欧，最低阻值的接地网达到0.2Ω

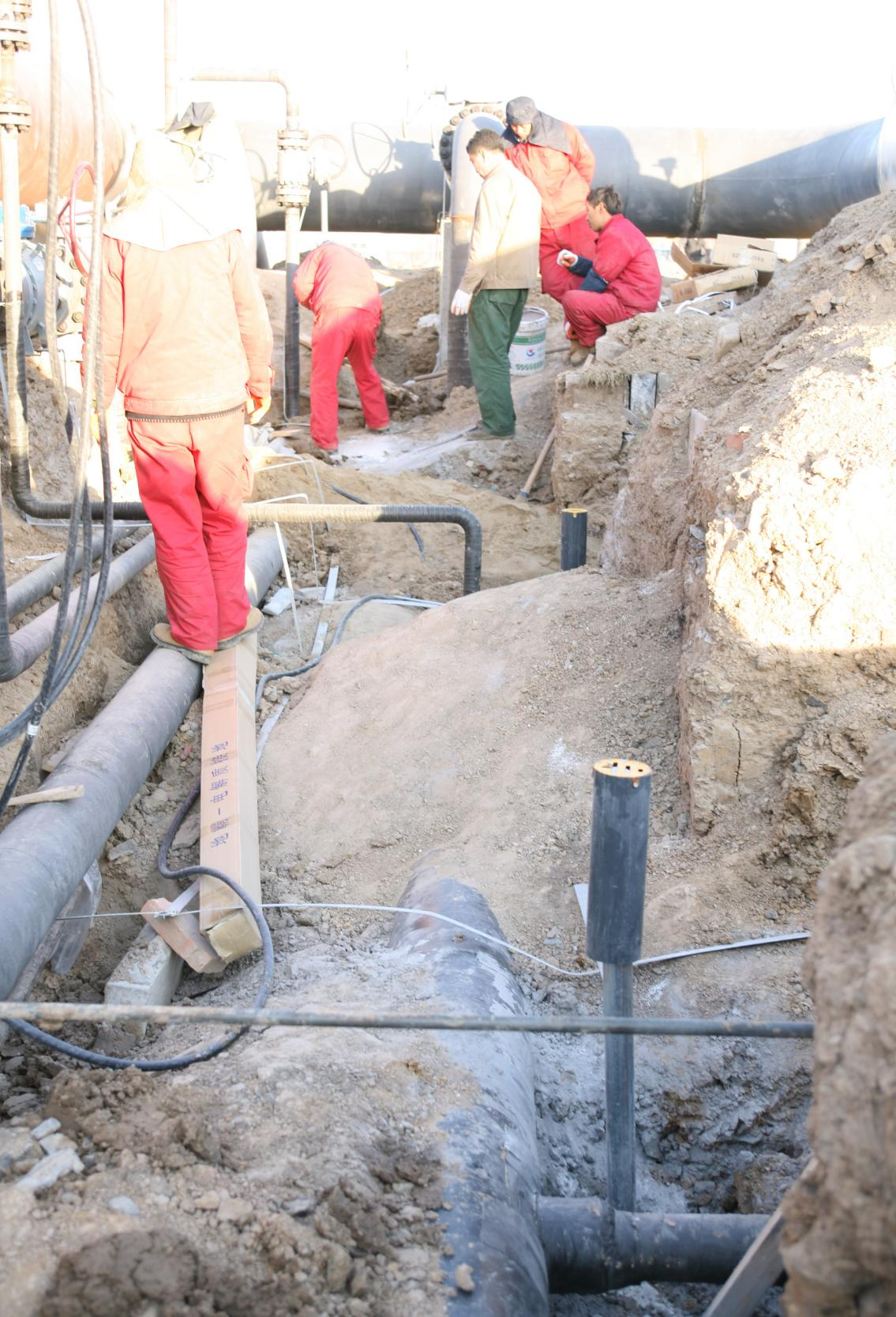

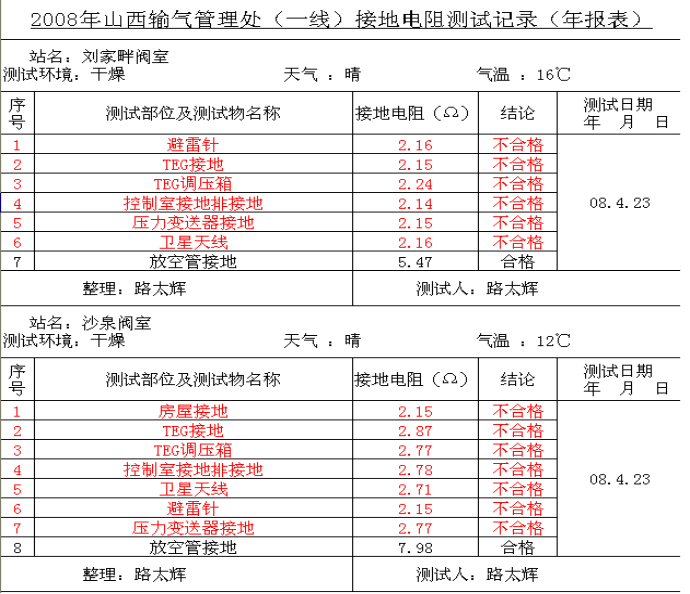

  1. 陕-京第二天然气输气管线：沿线各站场的设计接地指标为1Ω，使用18-20套DJ-A3000Cu 接地极构成各场站接地网。该工程是国内首次使用电解离子接地极构建地线的国家项目，于2006年4月开始建设。共有50多个站场使用了DJ-A产品。为检验电解质量接地产品的效果，廊坊石油管道局在2007年6月对陕京二线所有站场接地使用组织了一次全面复查，测试结果接地指标均比竣工验收时有所下降（10%-30%），因此全部符合设计指标要求。为此，廊坊石油管道局已经将DJ-A产品作为指定产品，在以后的输油、输气管线上大量使用。



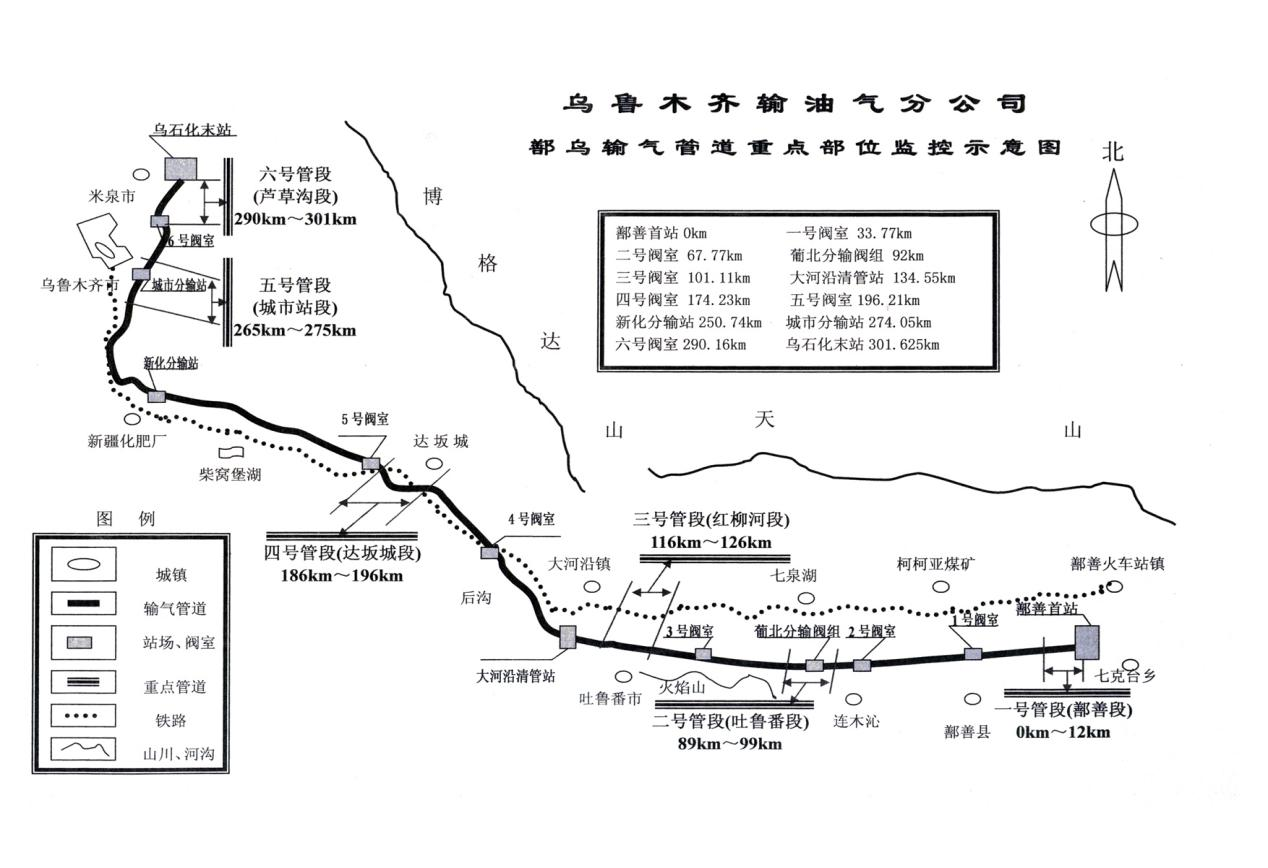

  1. 中石油西部管道工程

  1. 中石油天然气管道陕京支线（采通线）接地工程

  1. 克拉玛依市电视台接地工程

  1. 中石油天然气股份有限公司广西石化分公司1000万吨/年炼油工程（接地项目）

  1. 中石油新疆中石油克拉玛依油田
  2. 刚果布(非洲)卫星地面站
  3. 空军北京军区，成都军区，新疆军区信息中心
  4. 天津移动
  5. 山西移动
  6. 广西联通
  7. 黑龙江大庆电力
  8. 包头达旗电厂
  9. 中石油物探局通信总站
  10. 新疆托克逊白杨河风力发电场
  11. 内蒙海拉尔风力发电场
  12. 吉林洮南风力发电场

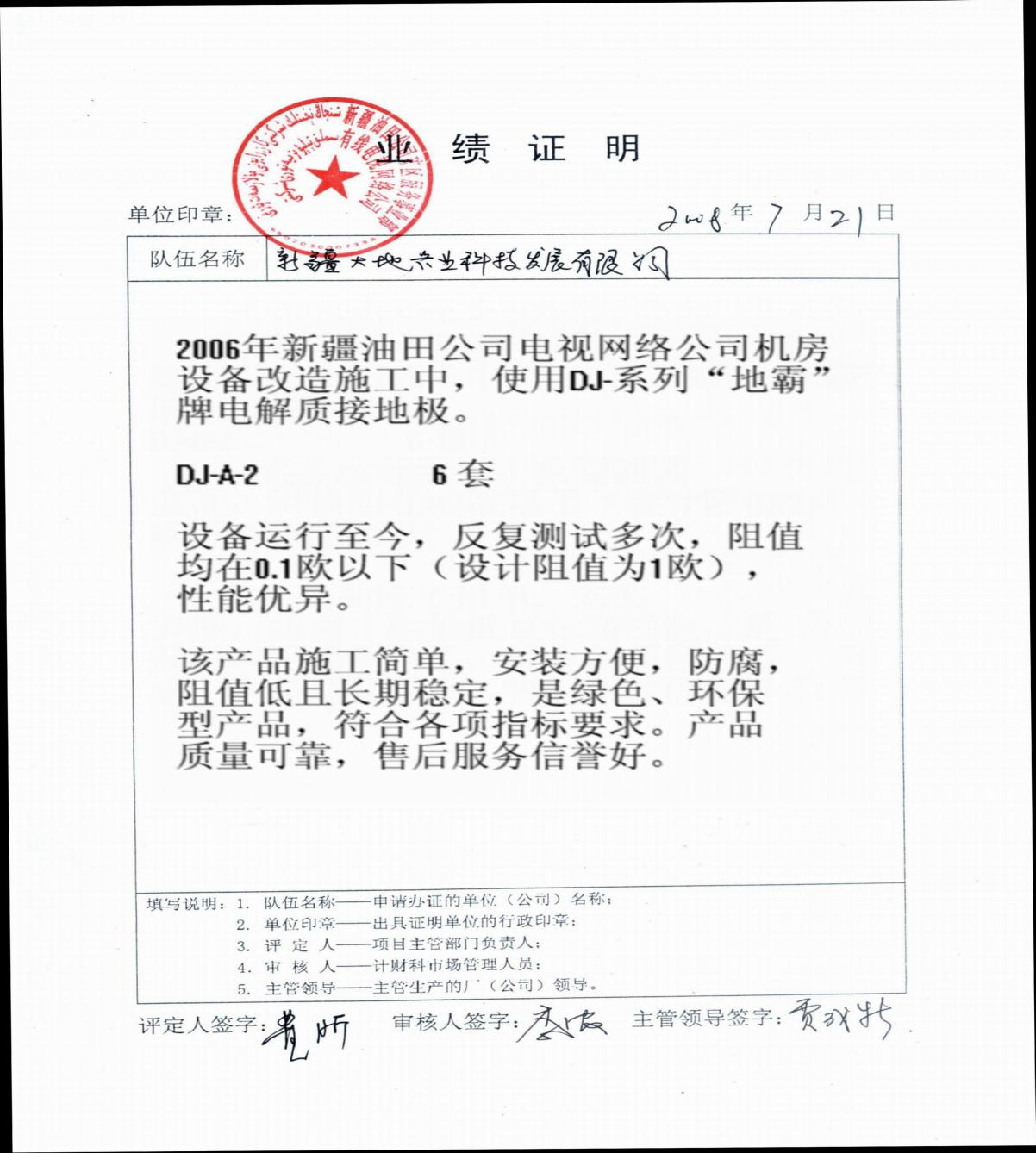

  13. 新疆油田公司电视网络公司机房设备改造
